Keterangan
Anoda paduan seng digunakan untuk perlindungan korosi pada peralatan baja dan paduan aluminium di air laut, termasuk lambung kapal, tangki pemberat, kondensor penukar panas, pipa, dll.
Anoda seng dengan kemurnian tinggi (tipe II) dapat digunakan di lingkungan tanah yang mengandung klorin untuk melindungi struktur, seperti perlindungan PCCP (Pipa Silinder Beton Pratekan). Dibandingkan dengan anoda aluminium dan anoda magnesium, tegangan penggerak yang disediakan oleh anoda seng adalah yang paling rendah. Oleh karena itu, tidak mudah untuk melakukan proteksi berlebih, sehingga menghindari terkelupasnya lapisan anti korosi dan penggetasan hidrogen.
Bidang aplikasi
Lambung kapal, tangki pemberat, kondensor penukar panas, pipa, dll.
Fitur
- Anoda seng sesuai dengan standar ASTMB418 dan MIL-A-18001K. Bahan baku dengan kemurnian 99,995% dipilih. Melalui proses produksi dan inspeksi yang ketat, produk kami memenuhi atau melampaui persyaratan standar internasional.
- Anoda seng konvensional tidak cocok untuk digunakan di lingkungan bersuhu tinggi seperti penukar panas dan pipa bersuhu tinggi. Untuk mengatasi tantangan ini, TopCorr telah mengembangkan anoda seng yang diformulasikan secara khusus (Tipe III) yang dapat diterapkan di lingkungan media dari 50 derajat hingga 70 derajat dengan potensi negatif hingga -900mV (vs. Ag/AgClref.), dan efisiensi saat ini melebihi 770Amp-jam /kg. Melalui pengujian dan aplikasi lapangan, terbukti bahwa anoda dapat beroperasi secara efektif di lingkungan bersuhu tinggi tanpa pembalikan polaritas.
- Sebagai konduktor tegangan tinggi, seng memiliki potensial negatif elektrokimia yang lebih besar dibandingkan logam lainnya. Oleh karena itu, baja berkekuatan tinggi tidak terlalu rentan terhadap perlindungan berlebih, yang mengakibatkan lapisan terkelupas dan kerusakan air.
Komposisi kimia
|
Pola |
Al % |
CD% |
mg% |
Fe% |
Pb% |
Cu% |
Yang lain% |
Zn |
|
Tipe ASTM B-418 |
0.10-0.50 |
0.025-0.070 |
－ |
Kurang dari atau sama dengan 0.0050 |
Kurang dari atau sama dengan 0.0060 |
Kurang dari atau sama dengan 0.0050 |
Kurang dari atau sama dengan 0.10 |
Sisa |
|
Tipe ASTM B-418 |
Kurang dari atau sama dengan 0.0050 |
Kurang dari atau sama dengan 0.0030 |
－ |
Kurang dari atau sama dengan 0.0014 |
Kurang dari atau sama dengan 0.0030 |
Kurang dari atau sama dengan 0.0020 |
－ |
Sisa |
|
MIL-A-18001K |
0.10-0.25 |
Kurang dari atau sama dengan 0.001 |
0.05-0.15 |
Kurang dari atau sama dengan 0,002 |
Kurang dari atau sama dengan 0,006 |
Kurang dari atau sama dengan 0.001 |
Kurang dari atau sama dengan 0.10 |
|
Sifat Elektrokimia
|
Pola |
Potensi Terbuka -V,SCE |
Tutup Potensi -V,SCE |
Kapasitas Saat Ini Ah/kg |
Efisiensi Saat Ini% |
|
Tipe ASTM B-418 |
Lebih besar dari atau sama dengan 1,05 |
Lebih besar dari atau sama dengan 1.00 |
Lebih besar atau sama dengan 780 |
Lebih besar atau sama dengan 95 |
|
Tipe ASTM B-418 |
Lebih besar atau sama dengan 1,10 |
Lebih besar dari atau sama dengan 1,05 |
Lebih besar atau sama dengan 740 |
Lebih besar atau sama dengan 90 |
|
MIL-A-18001K |
Lebih besar atau sama dengan 0.88 |
/ |
Lebih besar atau sama dengan 770 |
/ |
Spesifikasi
Anoda Kapal (Inti Tunggal)
|
Pola |
Ukuran Standar/mm |
Ukuran Inti/mm |
Berat Bersih /kg |
Berat Kotor (kg |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
TC-ZN-H-1 |
800×140×60 |
900 |
45 |
6 |
10 |
38.2 |
40 |
|
TC-ZN-H-2 |
800×140×50 |
900 |
45 |
6 |
8 |
32.7 |
34.5 |
|
TC-ZN-H-3 |
800×140×40 |
900 |
45 |
6 |
6 |
26.7 |
28.5 |
|
TC-ZN-H-4 |
600×120×50 |
700 |
40 |
6 |
8 |
20.4 |
21.6 |
|
TC-ZN-H-5 |
400×120×50 |
470 |
35 |
5 |
8 |
13.5 |
14.1 |
|
TC-ZN-H-6 |
500×100×40 |
580 |
40 |
5 |
6 |
11.4 |
12.2 |
|
TC-ZN-H-7 |
400×100×40 |
460 |
30 |
5 |
6 |
9.1 |
9.6 |
|
TC-ZN-H-8 |
300×100×40 |
360 |
30 |
4 |
6 |
6.8 |
7.1 |
|
TC-ZN-H-9 |
250×100×40 |
310 |
30 |
4 |
6 |
5.6 |
5.8 |
|
TC-ZN-H-10 |
180×70×40 |
230 |
25 |
4 |
6 |
2.5 |
2.7 |
Anoda Kapal (Inti Ganda)
|
Pola |
Ukuran Standar/mm |
Ukuran Inti/mm |
Berat Bersih /kg |
Berat Kotor (kg |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
TC-ZN-H-11 |
300×150×50 |
360 |
30 |
4 |
6 |
14.8 |
15.4 |
|
TC-ZN-H-12 |
300×150×40 |
360 |
30 |
4 |
6 |
11.8 |
12.4 |
Anoda Kapal (Tipe Baut)
|
Model |
Ukuran Standar/mm |
Ukuran Inti/mm |
Berat Bersih /kg |
Berat Kotor (kg |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
TC-ZN-H-13 |
300×150×50 |
250 |
50 |
3 |
10 |
14.8 |
15 |
|
TC-ZN-H-14 |
300×150×40 |
250 |
50 |
3 |
10 |
11.8 |
12 |

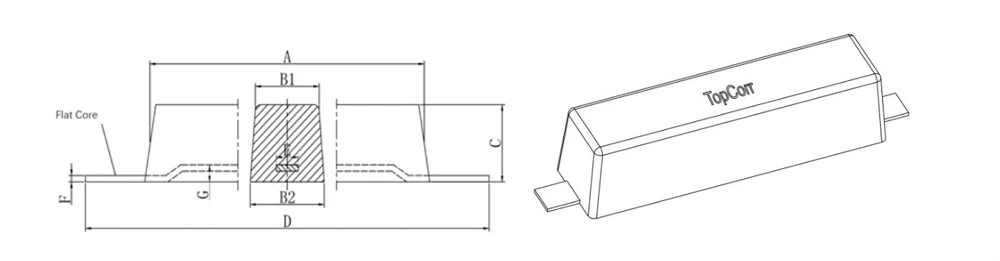

Anoda Tangki Air Ballast
|
Pola |
Ukuran Standar/mm |
Ukuran Inti/mm |
Berat Bersih /kg |
Berat Kotor (kg |
||||
|
A×（B1+B2）×C |
D |
E |
F |
G |
H |
|||
|
TC-ZN-T-1 |
500×（115+135）×130 |
800 |
50 |
6 |
40 |
60 |
56.9 |
59.3 |
|
TC-ZN-T-2 |
1500×（65+75）×70 |
1800 |
— |
ϕ16 |
20 |
40 |
50 |
53.1 |
|
TC-ZN-T-3 |
500×（110+130）×120 |
800 |
50 |
6 |
40 |
60 |
50 |
52.4 |
|
TC-ZN-T-4 |
1000×（58.5+78.5）×68 |
1300 |
— |
ϕ16 |
20 |
40 |
31.6 |
34 |
|
TC-ZN-T-5 |
800×（56+74）×65 |
1100 |
— |
ϕ16 |
20 |
40 |
23 |
25 |
|
TC-ZN-T-6 |
1150×（48+54）×51 |
1450 |
— |
ϕ12 |
15 |
35 |
20.5 |
21.9 |
|
TC-ZN-T-7 |
250×（80+100）×85 |
310 |
30 |
4 |
8 |
0 |
13.4 |
13.7 |
|
TC-ZN-T-8 |
200×（70+90）×70 |
260 |
30 |
3 |
8 |
0 |
7.8 |
8 |
|
YX-ZN-T-7 dan YX-ZN-T-8 adalah anoda berikat datar YX-ZN-T-2, YX-ZN-T-4, YX-ZN-T-5, YX-ZN-T-6 kaki besi anoda tipe adalah baja bulat . |
||||||||
Anoda Struktur Laut
|
Pola |
Ukuran Standar/mm |
Ukuran Inti Berulir /mm |
Ukuran Inti Datar/mm |
Berat Bersih /kg |
Berat Kotor (kg |
|||||
|
A×（B1+B2）×C |
D |
F |
G |
D |
E |
F |
G |
|||
|
TC-ZN-I-1 |
1000×（115+135）×130 |
1250 |
18 |
45 |
1250 |
40 |
8 |
45 |
114.1 |
116.5 |
|
TC-ZN-I-2 |
750×（115+135）×130 |
1000 |
16 |
45 |
1000 |
40 |
6 |
45 |
86 |
87.5 |
|
TC-ZN-I-3 |
500×（115+135）×130 |
750 |
16 |
45 |
750 |
40 |
8 |
45 |
56.9 |
58 |
|
TC-ZN-I-4 |
500×（105+135）×100 |
750 |
16 |
35 |
750 |
40 |
6 |
35 |
41.9 |
43 |
Anoda Sistem Pendingin (Tipe Strip)
|
Pola |
Ukuran Standar/mm |
Ukuran Inti/mm |
Berat Bersih /kg |
Berat Kotor (kg |
|||
|
A×（B1+B2）×C |
D |
E |
F |
G |
|||
|
TC-ZN-E-1 |
500×（115+135）×130 |
620 |
50 |
6 |
10 |
56.9 |
58.3 |
|
TC-ZN-E-2 |
1000×（80+100）×80 |
1200 |
30 |
6 |
8 |
50 |
51.7 |
|
TC-ZN-E-3 |
500×（105+135）×100 |
620 |
40 |
6 |
10 |
42 |
43.2 |
|
TC-ZN-E-4 |
500×（80+100）×80 |
620 |
30 |
6 |
8 |
24.8 |
25.6 |
|
TC-ZN-E-5 |
400×（110+120）×50 |
500 |
35 |
4 |
6 |
15.8 |
16.3 |
|
TC-ZN-E-6 |
300×（140+160）×40 |
360 |
60 |
4 |
6 |
12.3 |
13 |
|
TC-ZN-E-7 |
200×（90+110）×40 |
250 |
30 |
3 |
6 |
5.5 |
5.7 |
Anoda Sistem Pendingin (Tipe Cakram)
|
Model |
Ukuran Standar/mm |
Ukuran Inti/mm |
Berat Bersih /kg |
Berat Kotor (kg |
|||||
|
A×B |
C |
D |
E |
F |
H |
G |
|||
|
TC-ZN-E-8 |
300×60 |
40 |
80 |
50 |
12 |
6 |
6 |
28.4 |
28.6 |
|
TC-ZN-E-9 |
360×40 |
50 |
100 |
70 |
14 |
5 |
6 |
27.3 |
27.6 |
|
TC-ZN-E-10 |
300×40 |
40 |
80 |
50 |
12 |
5 |
6 |
18.8 |
19 |
|
TC-ZN-E-11 |
200×50 |
35 |
75 |
45 |
10 |
5 |
4 |
10 |
10.2 |
|
TC-ZN-E-12 |
180×50 |
35 |
75 |
45 |
10 |
5 |
4 |
8 |
8.1 |
|
TC-ZN-E-13 |
120×100 |
30 |
75 |
45 |
10 |
8 |
4 |
6.5 |
6.7 |
Anoda Internal Tangki
|
Pola |
Ukuran Standar/mm |
Ukuran Inti/mm |
Berat Bersih /kg |
Berat Kotor (kg |
||
|
A×（B1+B2）×C |
D |
F |
G |
|||
|
TC-ZN-C-1 |
750×（115+135）×130 |
900 |
16 |
10 |
85.6 |
86.9 |
|
TC-ZN-C-2 |
500×（115+135）×130 |
650 |
16 |
10 |
57 |
58 |
|
TC-ZN-C-3 |
500×（105+135）×100 |
650 |
16 |
10 |
41.9 |
42.9 |
|
TC-ZN-C-4 |
300×（105+135）×100 |
400 |
12 |
10 |
25.3 |
25.6 |
Anoda Pipa Terkubur
|
Pola |
Ukuran Standar/mm |
Ukuran Inti/mm |
Berat Bersih /kg |
Berat Kotor (kg |
|||
|
A×（B1+B2）×C |
D |
E |
F |
G |
|||
|
TC-ZN-P-1 |
1000×（78+88）×85 |
700 |
100 |
16 |
30 |
49.4 |
50.4 |
|
TC-ZN-P-2 |
1000×（65+75）×65 |
700 |
100 |
16 |
25 |
31.5 |
32.5 |
|
TC-ZN-P-3 |
800×（60+80）×65 |
600 |
100 |
12 |
25 |
25.5 |
26 |
|
TC-ZN-P-4 |
800×（55+64）×60 |
500 |
100 |
12 |
20 |
20 |
20.4 |
|
TC-ZN-P-5 |
650×（58+64）×60 |
400 |
100 |
12 |
20 |
16.6 |
16.9 |
|
TC-ZN-P-6 |
550×（58+64）×60 |
400 |
100 |
12 |
20 |
14 |
14.3 |
|
TC-ZN-P-7 |
600×（52+56）×54 |
460 |
100 |
12 |
15 |
12.1 |
12.5 |
|
TC-ZN-P-8 |
600×（40+48）×45 |
360 |
100 |
12 |
15 |
8.2 |
8.5 |
